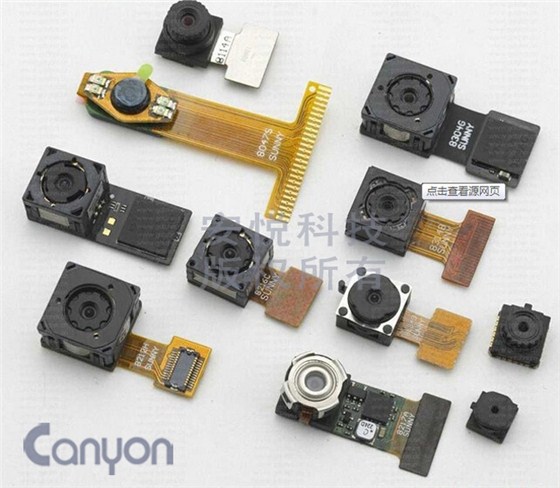

隨著人們對生活品質的提高，微信等社交軟件的大規模普及，手機拍照功能越來越重要，這也給生產商們帶來了不小的挑戰，可一個精密的相機模組是怎么生產出來的呢？今天我們就帶您了解一下相機模組的內部結構，特別對精密點膠機封裝部分的詳細解剖。

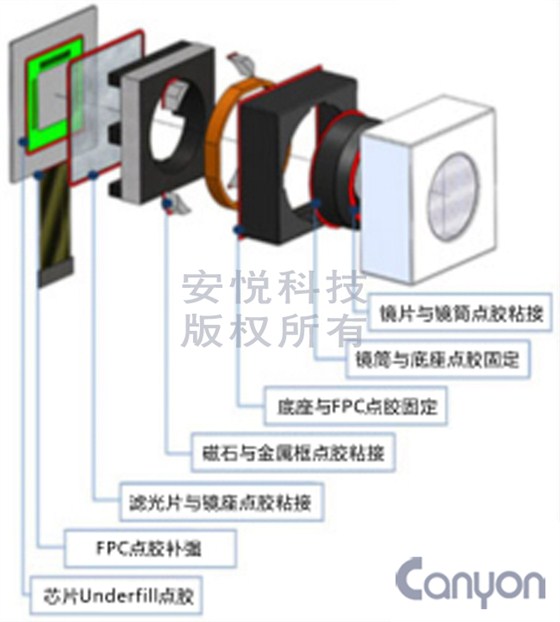

相機模組包括：一鏡頭座、一鏡頭和一影像感測裝置，該鏡頭包括有一組鏡片和一鏡筒，且該鏡頭與影像感測裝置都收容在鏡頭座內。該鏡頭模組進一步包括一永磁鐵和兩電磁鐵，該永磁鐵固定在鏡筒的外圓周上，該兩電磁鐵固定在鏡頭座兩端，且位于永磁鐵的兩側，通過改變電磁鐵的極性，與永磁鐵的配合，能夠使鏡頭在鏡頭座內作直線運動，從而提高鏡頭模組的調焦范圍和調焦能力，以利于拍攝到清晰圖像。

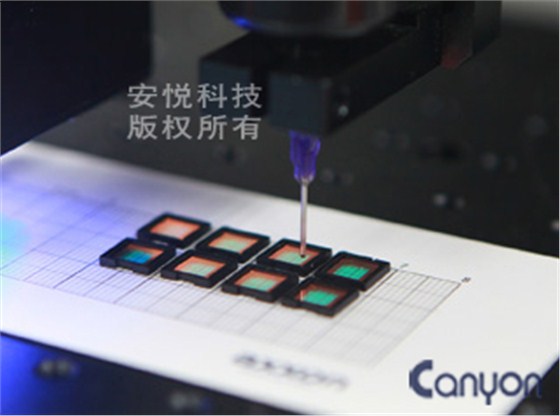

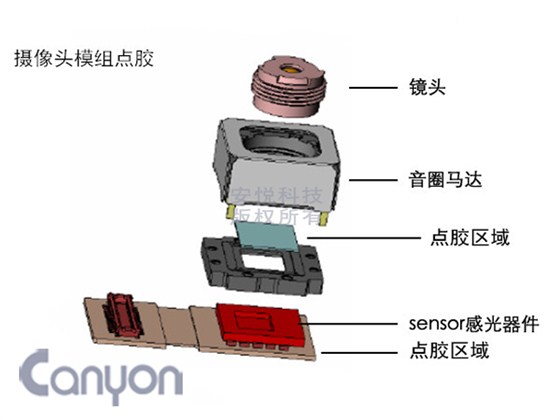

在微鏡頭模組工藝中有個必不可少的工藝，那就是點膠，點鏡頭固定膠UV燈爐烘，將調好焦距的模組,點上鏡頭固定膠,放UV燈爐內進行光波固化.注意事項

1.對調好焦的模組要特別輕拿輕放,否則焦距容易改變,導至成像不清晰.
2.在點固定膠時注意針筒不要碰到鏡頭和鏡頭感光孔.
所以對點膠機的要求非常高，SP-77精密點膠機采用精密模組，有效提高組裝精度。采用雙視覺定位，完成高精密元器件的對位貼裝。全閉環伺服傳動，運動精度高，所有動作均由工控機控制。所以這些都為點膠機提供高精密點膠的必要條件。

相機模組自動精密點膠機主要存在以下幾個點膠工藝難點為：

元器件太小，傳統點膠設備無法滿足要求；

對視覺系統識別和定位能力要求高；

針筒等接觸式點膠效率和良率都很低

SP-77系列高速精密點膠機具有明顯的高性價比優勢，可靠耐用，設 計精簡，適用于不同的相機模組。配備簡單的友好型操 作軟件，確保系統穩定可靠。該系統為芯片封裝、 紅膠、電路 板組裝、醫療用品等產品的高速精密點膠應用而設計，軌道可調節寬度， 單雙軌可選，應用更廣的產品。
