鋼網檢查機
- 我要咨詢全國免費試用400-9024-816
l全功能：
最小檢測尺寸:30x30μm，適用于:半導體、SMT鋼網品質檢測
通過GERBER文件進行編程，3~5分鐘即可完成
鋼網開孔檢測要求全覆蓋

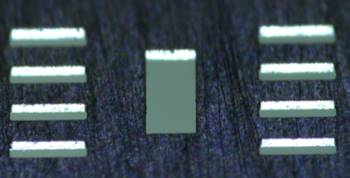

顯微直觀鋼網孔壁觀測
階梯鋼網厚度直觀測量
高精度張力測量方案
整板開孔不良檢查
l高精度：
高精度測量設備理念設計
00級大理石平臺，保證設備平臺精度、穩定性，采用自然浮動式裝配法，保持自然，不受外力影響；全鑄造龍門結構，經過自然老化、應力釋放工藝處理和精加工，保證運動機構的穩定性和高精度
高精度、高速度非接觸式光柵尺(英國 Renishaw品牌),配合軟件、機械進行運動定位精度閉環控制,保證機械定位精度
整板飛行拍照掃描，3分鐘完成整板檢測
6.9um分辨率德國IDS高端工業相機
頂部環形LED光源，配合隨動型高性能同軸LED底部光源，穿透性強，減少光暈現象，確保開孔邊緣成像清晰
Z軸高度運動系統，可應對各類種規格鋼網，以及滿足自動張力測試需求
l工藝研究窗口：
虛擬印刷功能
1.鋼網GERBER對比與分析
-
2.PCB GERBER對比分析
以上四點全照合對比分析功能，檢查鋼網開孔過程差異，
提前模擬鋼網下錫量，提供工藝分析所需要的客觀數據。
針對不同大小、不同元件類型、不同級別的開孔，
使用不同級別的檢測參數，更好的保證高精密度元件的準確性

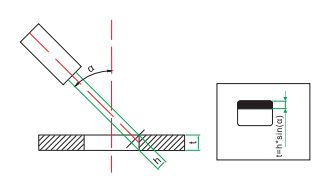

獨家3D 鋼網厚度測量技術：
利用三角測量原理，用與孔壁45度角相對應的專用3D 厚度測量相機測量鋼板厚度和孔壁光滑度。t=h*sina;通過3D角度相機，實時觀測并計算出開口部位的厚度。測量分辨率:0.12um, 測量精度1.2um.
納米涂層：網版厚度測量與孔壁質量觀測

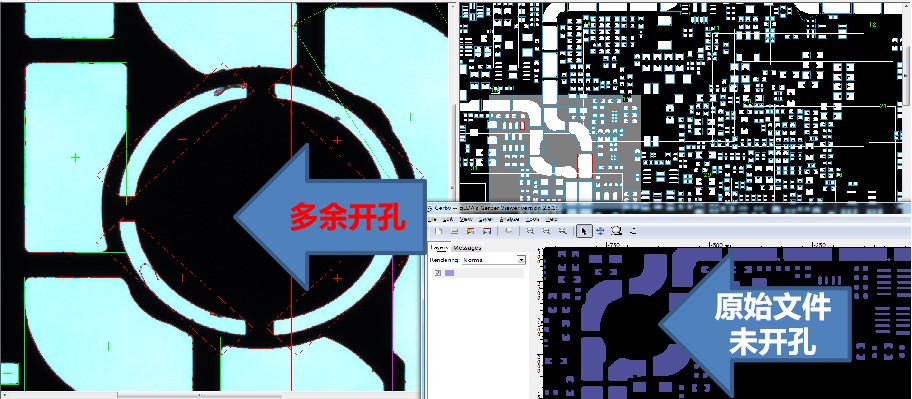

鋼網整版多孔檢查
| 品牌 | 安悅Canyon | |
| 研發時間 | 2011年問世 | |
| 型號名稱 | AY1800，AY2000（適用半導體鋼網） | |
| 檢測用途 |
新鋼網開口精度、質量檢測、舊鋼網清洗效果檢測、異物檢測、張力測量、鋼網精度對比、厚度測量、刮刀檢查等； |
|
| 檢測項目 | 位置、尺寸、數量、質量、精度、異物、張力、毛刺、破損、多孔 | |
| 整板多開孔檢查 | 可選配檢查整板多開孔 | |
| 鋼網、階梯鋼網厚度測量 |
手動顯微直觀測量鋼網、階梯鋼網孔壁厚度、質量； 最高檢測分辨率：0.4μm，測量精度：4μm; |
|
| 刮刀直線度檢查功能 | 選配 | |
| 檢測速度 | 0.8s/FOV，選配1.2s/FOV | |
| 尺寸測量精度 | 6.7μm (相同FOV內解析度：0.335um) | |
| 面積測量精度 | GR&R<10% | |
| 位置精度 | GR&R<10%，光柵尺分辨率±1μm | |
| 張力檢測 |
高精度張力計，任意多位置測試； 精度： ±1N.cm，張力范圍：0~50N |
|
| 最小檢測尺寸 | 60 * 60μm，高配置可達到：30 * 30μm | |
| 相機 | 2448X2048 Pixel 500萬像素 德國相機，高配置2500萬像素 | |
| 鏡頭 | 10M 定制雙側遠心光學鏡頭 | |
| 頂部照明 | 環形LED頂光，同軸LED光源 | |
| 底部照明 | 高功率白色同軸LED燈 | |
| 分辨率 | 6.70μm /pixel | |
| FOV尺寸 | 16.9mm*13.9mm，可選28.2*20.7mm | |
| 最大網框尺寸 | 813*813*60mm | |
| 最大測量范圍 | 600*600mm | |
| 外觀尺寸（L*W*H） | 1250*1400*1625mm | |
| 重量 | 1300KG | |
| 設備結構 | 00級大理石平臺＋鑄造結構，高精度測量保證 | |
| 龍門結構 | 全鑄造龍門結構，壽命更好 | |
| 傳動系統 | 直流電機+非接觸式光柵尺閉環控制+飛行掃描 | |
| 操作系統 | Windows 7 X64 專業版 | |
| 電腦、顯示器 | E5 至強 32G 1TB/ 22' LCD (1920X1080) | |
| 編程方式 | Gerber文件編程、CAD導入 | |
| 編程時間 | 2～5分鐘 | |
| 離線編程 | 離線編程 | |
| Gerber file | RS-274、RS-274X | |
| 機種切換時間 | 小于3分鐘，可按條碼/RF讀取程式 | |
| 主要算法 |
通過MARK矯正計算坐標位置 用矢量圖像算法計算開口與實際Geber的幾何位置與尺寸差異等 |
|
| 設備測試模式 | 離線測試 | |
| 開孔孔壁質量觀測 | 可提供手動微觀觀測 | |
| 測試內容選擇 | 可根據A/R , W/T 參數選擇測試內容、參數 | |
| 測試方式 |
多種檢測模式與測試級別設定； 不同元件可分組分級別單獨定義和測試，包含面積、尺寸、位置、張力等； |
|
| 檢測數據庫 | 保存程式名稱、條碼、操作人員、開孔面積，尺寸、坐標、偏移量，張力數據、圖片等； | |
| 用戶權限 | 可按客戶需求定義用戶權限級別 | |
| 與公司內部系統串接 | 可按需求開放、定制數據接口、數據結構、通訊方式 | |
| 鋼網條碼管理功能 | 鋼網條碼掃描、條碼信息管理 | |
| 鋼網與PCB Gerber對比 | 鋼網GERBER與PCB Gerber對比功能，可檢查鋼網GERBER正確性 | |
| Gerber File 比對功能 | 選配 | |
| 同機種鋼網精度對比 | 選配 | |
| 鋼網信息管理系統 | 免費提供標準版本，可按要求修改與定制； | |
| 每片鋼網歷史記錄 | 文件方式記錄測試過程和結果數據，且可離線查看測試結果 | |
| 大數據反饋及上傳 | 可按要求修改與定制（選配） | |
| RF數據讀取記錄功能 | 可按要求修改與定制（選配） | |
| SPC 數據統計軟件 | 位置，面積，大小，SPC數據分析、匯總報表、CPK&Grr精度報告、柏拉圖等數據及圖表； | |
| 電壓 | AC 220V±10%(單相), 50/60Hz，1000VA | |
| 氣壓 | 無需氣壓 | |
| 振動是否影響精度 | 不影響 | |
| 保修期限 | 整機1年保修 | |
| 設備校正周期 | 一年一次或搬運設備后校正 | |
| 軟件升級服務 | 標準測試軟件 終身免費升級 | |
| 服務支持 | 7*24, 3小時內響應 | |
| 備品倉庫 | 東莞、蘇州、惠州備品倉庫 | |
