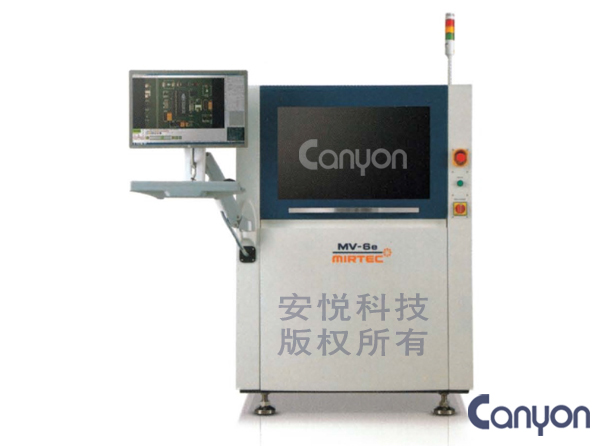

2D AOI韓國MIRTEC美陸(美德客)MV-6e
熱門應用：缺件、多件、偏移、立碑、側立、多錫、少錫、高度
綜述： 1.不同顏色PCB上的所有物料均能檢測
2.手機玻璃芯片上的字符或絲印均能檢測
3.涂覆了三防涂覆漆的PCBA均能檢測
- 我要咨詢?nèi)珖赓M(fèi)試用400-9024-816
功能特點

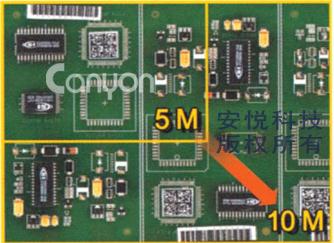

- 01.1800萬像素主相機
-
1800萬相機比我們傳統的500萬相機可提60%的拍照速度，能更精確和穩定的檢測，檢測01005零件。
-
02.4個高分辨率側面相機
側面相機有效檢測陰影變形在東、南、西、北四個方向裝上1800萬/1000萬像素側面相機，有很好的J引腳檢測解決方案，檢測后，可方便人員進行再核實。
-
-
03.8段彩色照明
不同照明系統合成高清圖像8段彩色照明系統進行精確檢測，可獲得8個不同照明系統組合成的清晰無噪點圖像，根據顏色變化提取符合發射角，進行芯片/IC引線升力和焊接缺陷檢測的理想之選。
-
-

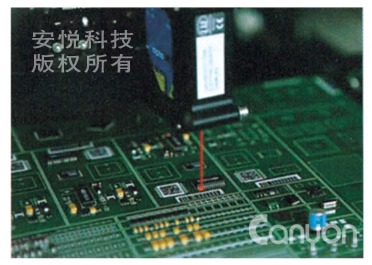

04.智能掃描升降激光
激光掃描儀智能檢測升降缺陷精確的激光掃描儀掃描IC引線/CPS/BGA等缺陷，精度達到1um。旋轉裝置能掃描元件的整個表面達到最佳檢測目的，可自由升降檢測應對不同的板面變形。
-
-
05.Intellisys連接系統
遠程控制完全擺脫人力耗損和提升效率當線路中出現缺陷，在減少不良產品成本的同時，提前進行預防和遠程控制變成現實可行的方案
-
檢測場景| DETECTION SCENE
- 軍工醫療
-
-
-
- 手機通訊
-
-
-
- 控制主板
產品參數| PARAMETER
| 型號： | MV-6e (老型號:MV-7xi，雙軌型號:MV-6DL) |
| PCB尺寸： | 50×50~510×460mm (加大尺寸:660x610mm) |
| 最小測量尺寸： | 01005 chip 英制 |
| 檢測項目： | 缺件、偏移、斜歪、立碑、側立、翻件、極反、錯件、破損、連錫、虛焊、空洞、OCR |
| FOV視場： | 49.09mm×36.66mm |
| 檢測速度： | 0.32秒/FOV/3，007mm²/秒 |
| 鏡頭： | 精確的遠心復合透鏡 |
| 照明系統： | 8段彩色照明系統 |
| SPC： | 完整的統計軟件 |
| 板彎： | ±3mm |
| PCB厚度： | 0.5~5mm |
| 定位系統： | 伺服馬達 |
| 重復性： | ±10um |
| 外觀尺寸： | 1080（W）×1470（D）1560（H） |
| 重量： | 950KG |
| 氣源： | 5KGf/cm²（0.5Mpa） |
| 供應電源： | 200-240VAC 50Hz/60Hz |
榮譽客戶| CO-BRANDING
欲了解在線3D AOI:MV-6E OMNI，請點擊下圖查閱，謝謝！
